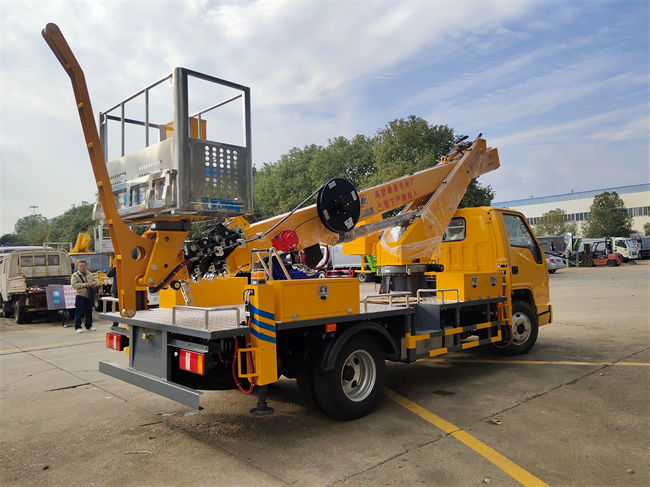

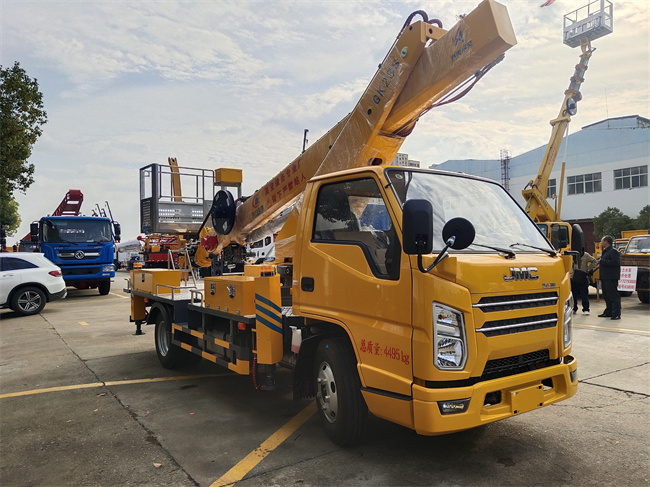

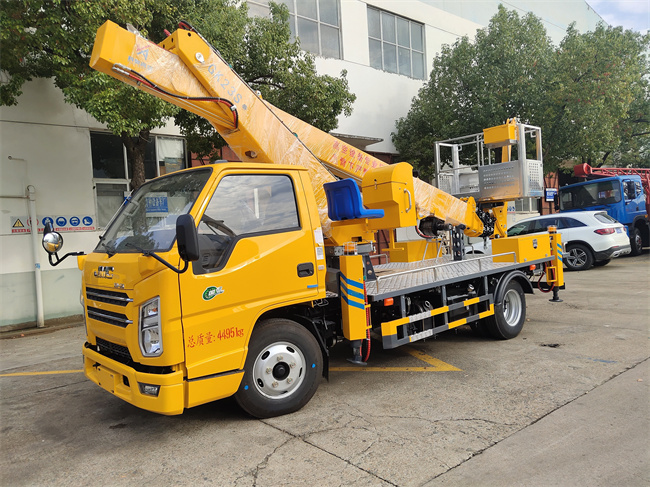

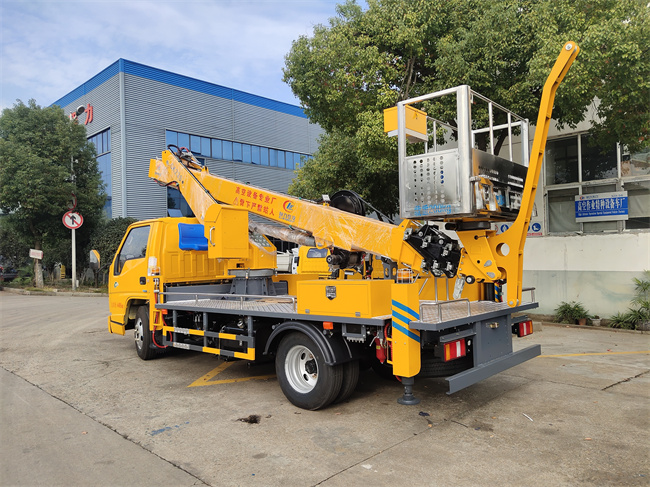

江铃23米蓝牌直臂高空作业车
发布日期：2023-08-31 来源：湖北瑞力汽车有限公司
（底盘采用江铃原厂116马力发动机，国六排放标准，上装**作业高度23米，加装液压卷盘可吊500KG，也可以替换电动卷扬机，工作框加装45公分宽度折叠版，方便作业工具摆放，小臂头加装小飞臂，增加吊装高度以及跨度。小飞臂以及液压卷扬机均可随时安装，方便拆卸。大臂油漆升级烤漆，五年不褪色。）
23米蓝牌高空作业车主要技术参数 |
类别 | 项目 | 单位 | 数据 |
尺寸参数 | 总长 | mm | 5998 |
总宽 | mm | 2050 |
总高 | mm | 3100 |
质量参数 | 乘坐人数（含驾驶员） | 人 | 2 |
总质量 | kg | 4495 |
主要性能参数 | 工作平台额定载荷 | kg | 200 |
**作业高度 | m | 23 |
**作业高度时作业幅度 | m | 3.9 |
**作业幅度 | m | 15 |
**作业幅度时作业高度 | m | 4.5 |
支腿跨距 | 横向 | mm | 3720/2800 |
纵向 | mm | 4070 |
臂架变幅时间 | s | 60 |
臂架回转速度 | s/r | 75 |
支腿收放时间 | s | 40 |
行驶参数 | 前悬 | mm | 1075 |
后悬 | mm | 1560 |
后伸 | mm | / |
轴距 | mm | 3360 |
**行驶速度 | Km/h | 100 |
**小离地间隙 | mm | 195 |
接近角 | . | 20 |
离去角 | . | 11 |
部件名称 | 简要说明 |
底盘 | 江铃 |
发动机 | 柴油发动机，国六排放 |
驾驶室 | 单排座，可乘坐2人，驾驶室配置空调，方向助力 |
围板及走台板 | 不锈钢围栏及防滑走台板 |
取力系统 | 手动操作 |
工作平台 | 1100x650x1150 |
臂架形式 | 四节四边型工作臂，同步伸缩 |
回转装置 | 360度连续回转 |
支腿 | 前V后H型，单独可调 |
操作 | 工作平台和地面遥控器电气操作 |
**系统 | 电液比例**系统，也可选装负载比例系统，实现双动作同步，实现无级调速 |
调平系统 | 液压自动调平 |
23米高空作业车基本功能安全配置：作业车可以实现平台载荷200KG，**作业高度23米，**作业幅度15米。 |
名称 | 简要说明 |
上下车自动互锁装置 | 用于上下车互锁，防止误操作发生危险 |
支腿检测功能 | 当支腿出现不受力情况，智能限动，保护安全，选装 |
水平检测功能 | 实时检测整车是否水平 |
应急电动应急泵 | 当发动机及主泵发生故障时，可将工作人员送回到地面 |
紧急停止装置 | 用于紧急停止操作 |
夜间安全**示装置 | 在车辆上有工程频闪灯，照明灯 |
整车水平状态测试仪 | 可检测整车横向纵向两个方向倾斜状态 |
发动机点火熄火 | 在地面和平台处可对发动机进行点火，熄火**，防二次启动 |
实时通讯 | 在平台和地面配有无线对讲 |
