一、 底 盘
型 号：东风汽车股份有限公司/EQ1125SJ8CDC
发 动 机：广西玉柴机器股份有限公司，昆明云内动力股份有限公司
型 号： YCY30165-60，D25TCIF1
外形尺寸（mm）：长：7220 宽：2270 高：2980
排放标准：GB17691-2005(国VI),GB3847-2005
功率：121KW,110kW
驱动型式：后轮驱动
轴 距：3800mm
二、 驾驶室
结 构：双排座驾驶室
座位设置：2+3人
驾驶室内
设 备：除原车设备外,加装有取力器**开关、100W**报器、回转**开关、电台电源线桩头。
三、 容 罐
容 量：水：3500Kg
材 质：水罐：优质碳钢
结 构：框架焊接。内设防荡板
设 备：1个人口孔，带有快速锁紧及开启装置。
1个液位指示器。
1个排污口，带不锈钢球阀。
2个注水口（左右各一）

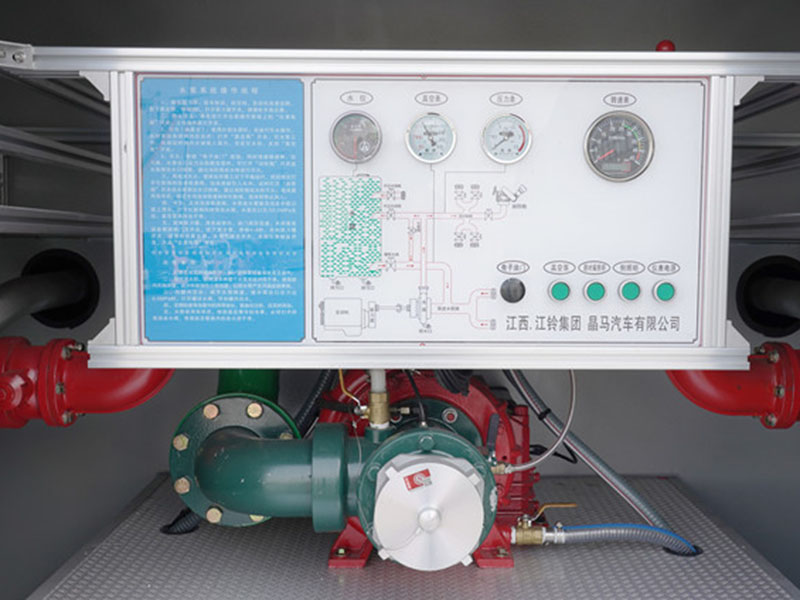

四、 消防泵及管路系统
消防泵：CB10/30常压消防泵
流 量：常压30L/s
压 力：常压1.0
安装型式： 后置
管路系统
吸水管路：水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水。
出水管路：
两侧各1个出水口；
通过罐到罐顶部有1个直径≥89mm的水炮管路；
放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。
五、 消防炮
型 号：PS30型消防炮
流 量：30（1/s）
射 程：水≥45m
压 力：1.0MPa
六、 取力器
型 式：全功率夹心取力器
冷却方式：强制式水冷
润滑方式：飞溅式油润滑
七、 器材箱及泵房
材 质：骨架为优质钢,蒙板为铝合金板粘接结构
结 构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。
开 门：器材箱左右两侧均有铝合金卷帘门，轻便可靠、噪音小。
器材布置原则
v 所有器材放置确保战斗展开时队员不干涉；
v 按照使用频率和器材重量及外形放置器材；
v 按照战斗编成和器材使用逻辑关系放置器材；
v 按照人体行为科学放置器材。
八、 翻板踏脚
材质：框架为高强度型钢，蒙皮为花纹铝合金板。
结构：采用弹簧与门止口双重固定。
九、电器系统
车顶前面采用长排**（位于驾驶室前顶端）；
车顶后配有24V、60W照明灯1只；
车辆两侧上方配有爆闪灯；下方安装侧标志灯；
**报器功率为100W；**报器、**、爆闪灯电路为**式附加电路，**器件安装在驾驶室内。
十、总体技术要求
1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。
2、整车外观保持一定的平整度，且符合有关规定。
3、所有铆接保持一定的密度，符合企标规定。
4、所有焊接牢固，光洁，平整，符合企标规定。
5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。
十一、随车文件
1）底盘使用说明书 2）底盘质量保修卡
3）底盘维修手册 4）底盘合格证
5）随车工具清单 8）消防车使用说明书
9）消防车消防器材清单
10）消防车合格
器材配备表
类 别 | 序号 | 水罐消防车 | 数量 | 单位 | 备 注 |
器材名 |
随车技术文件 | 1 | 消防车使用说明书 | 1 | 本 |
|
2 | 消防车器材配置表 | 1 | 单 |
|
3 | 汽车底盘使用说明书 | 1 | 本 |
|
4 | 汽车底盘合格证 | 1 | 单 |
|
5 | 随车附件（工具） | 1 | 套 | 原底盘随车附件、工具 |
灭 火 器 材 | 1 | 消防吸水管 | 2 | 根 | 4000mm×2 |
2 | 滤水器 | 1 | 件 |
|
3 | 分水器 | 1 | 件 |
|
4 | 集水器 | 1 | 件 |
|
5 | ∈65×20m水带 | 6 | 盘 | 常压 |
6 | ∈80×20m水带 | 2 | 盘 | 常压 |
7 | 异径接口 | 2 | 件 |
|
8 | 同型接口 | 1 | 件 |
|
9 | 消防大斧 | 1 | 件 |
|
10 | 水带包布 | 4 | 件 |
|
11 | 护带桥 | 1 | 副 |
|
12 | 水带挂钩 | 4 | 件 |
|
13 | 地上消火栓扳手 | 1 | 件 |
|
14 | 地下消火栓扳手 | 1 | 件 |
|
15 | 吸水管扳手 | 2 | 件 |
|
16 | 消防水** | 2 | 支 | 直流开关开花各一支 |
17 | 消防桶 | 1 | 个 |
|
破拆救生工具 | 1 | 灭火器 | 1 | 具 |
|
2 | 铁锹 | 1 | 件 |
|
3 | 消防腰斧 | 1 | 件 |
|
4 | 丁字镐 | 1 | 件 |
|
5 | 铁铤 | 1 | 件 |
|
