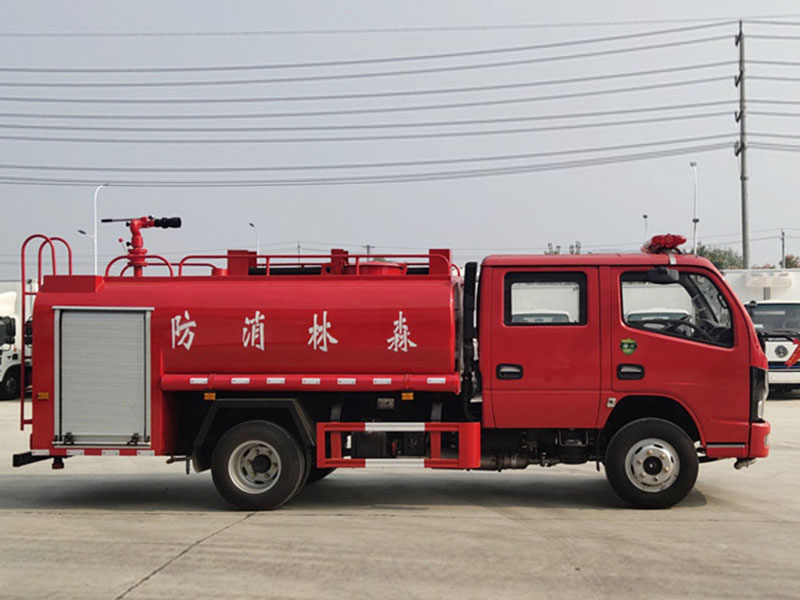

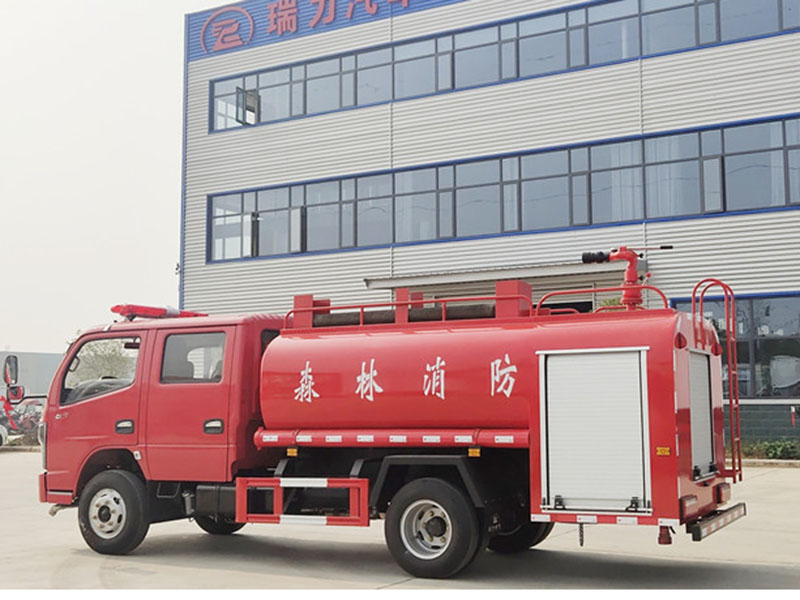

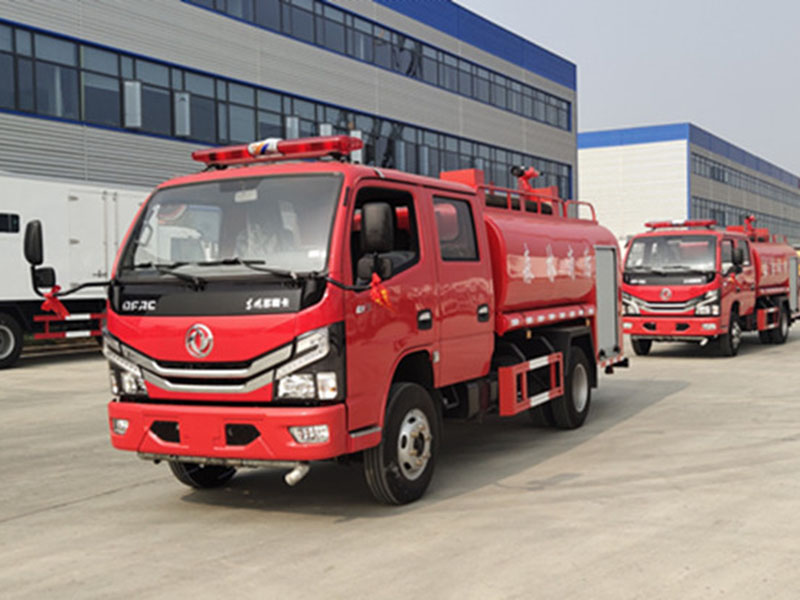

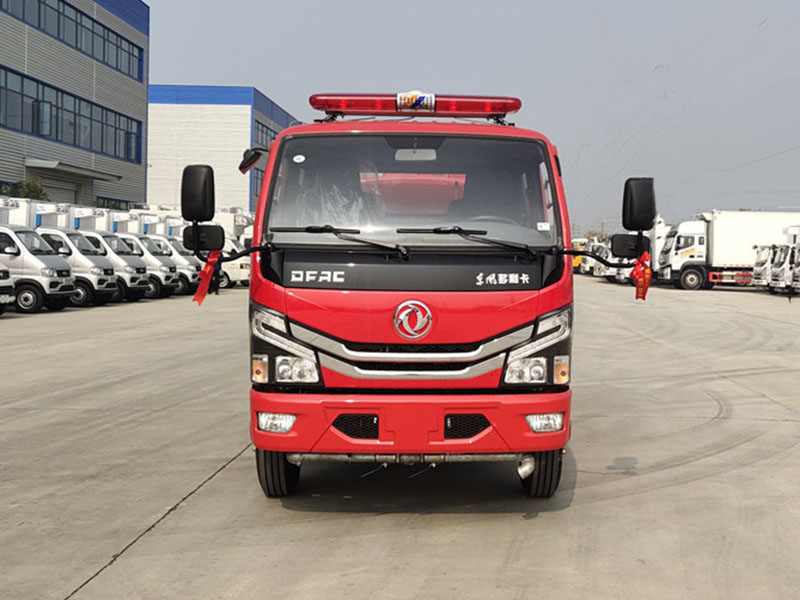

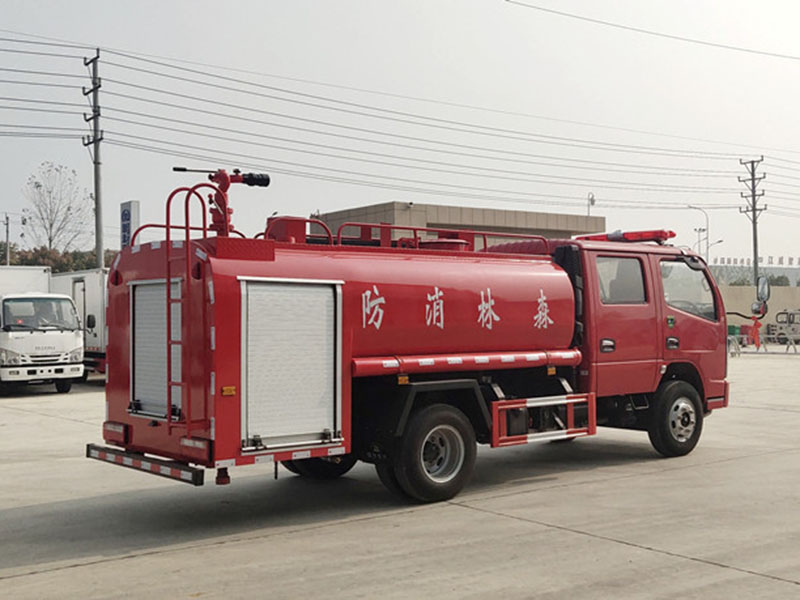

商务配置： 底 盘
型 号：东风汽车股份有限公司/EQ1075DJ3CDF
发 动 机：安徽全柴动力股份有限公司
型 号：Q23-115E60
外形尺寸（mm）：长：6470 宽：1980 高：2660
排放标准：GB17691-2005(国VI),GB3847-2005
功 率：85KW(115马力)
驱动型式：后轮驱动
轴 距：3308mm
一、 驾驶室
结 构：双排座驾驶室
座位设置：2+3人
驾驶室内
设 备：除原车设备外,加装有取力器**开关、100W**报器、回转**开关、电台电源线桩头。
二、 容 罐
容 量：水：3740Kg
材 质：水罐：优质碳钢
结 构：框架焊接。内设防荡板
设 备：1个人口孔，带有快速锁紧及开启装置。
1个液位指示器。
1个排污口，带不锈钢球阀。
1个注水口
三、 消防泵及管路系统
消 防 泵：上海茸申CB10/20常压消防泵
流 量：常压20L/s
压 力： 常压1.0
吸水深度：≥7m
引水时间：≤35s
安装型式： 后置
管路系统
吸水管路：水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水。
出水管路：
1个出水口；
通过罐到罐顶部有1个直径≥89mm的水炮管路；
放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。
四、 消防炮
型 号：成都威斯特PS8/20W型消防炮
流 量：低压20（L/s）
射 程：水≥50m
压 力：低压1.0MPa
五、 取力器
型 式：全功率夹心取力器
冷却方式：强制式水冷
润滑方式：飞溅式油润滑

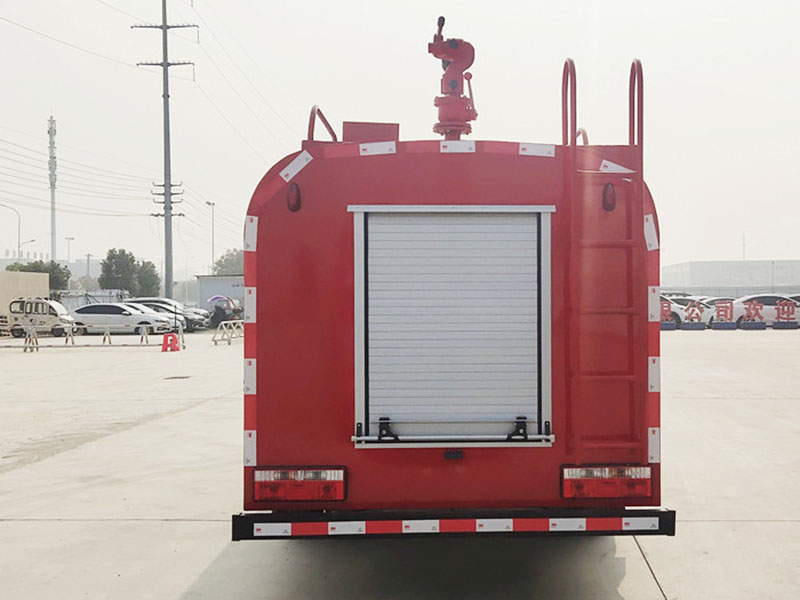

六、 泵房
材 质：骨架为优质钢,蒙板为铝合金板粘接结构
结 构：泵房内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。左右后三侧均采用铝合金卷帘门。
器材布置原则
v 所有器材放置确保战斗展开时队员不干涉；
v 按照使用频率和器材重量及外形放置器材；
v 按照战斗编成和器材使用逻辑关系放置器材；
v 按照人体行为科学放置器材。。
八、电器系统
车顶前面采用长排**（位于驾驶室前顶端）；
车辆下方安装侧标志灯；
**报器功率为100W；**报器、**电路为**式附加电路，**器件安装在驾驶室内。
泵室后有**的消防泵**系统。
九、总体技术要求
1、整车外观保持一定的平整度，且符合有关规定。
2、所有铆接保持一定的密度，符合企标规定。
3、所有焊接牢固，光洁，平整，符合企标规定。
4、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。
十、随车文件
1）底盘使用说明书 2）底盘质量保修卡
3）底盘维修手册 4）底盘合格证
5）随车工具清单 8）消防车使用说明书
9）消防车消防器材清单
10）消防车合格证
.
器材配备表（选配）
类 别 | 序号 | 水罐消防车 | 数量 | 单位 | 备 注 |
器材名 |
随车技术文件 | 1 | 消防车使用说明书 | 1 | 本 |
|
2 | 消防车器材配置表 | 1 | 单 |
|
3 | 汽车底盘使用说明书 | 1 | 本 |
|
4 | 汽车底盘合格证 | 1 | 单 |
|
5 | 随车附件（工具） | 1 | 套 | 原底盘随车附件、工具 |
随 车 器 材 | 1 | 消防吸水管 | 2 | 根 | φ100×2000m |
2 | 异径接口 | 1 | 件 | 65/80 |
3 | ∈65×20m水带 | 2 | 盘 | 常压 |
4 | 吸水管扳手 | 2 | 件 |
|
5 | 消防水** | 2 | 支 | 直流开关开花各一支 |
6 | 灭火器 | 1 | 具 | 3KG |
7 | 前冲 | 2 | 个 |
|
8 | 后洒 | 2 | 个 |
|
|
|
|
|
|
|
