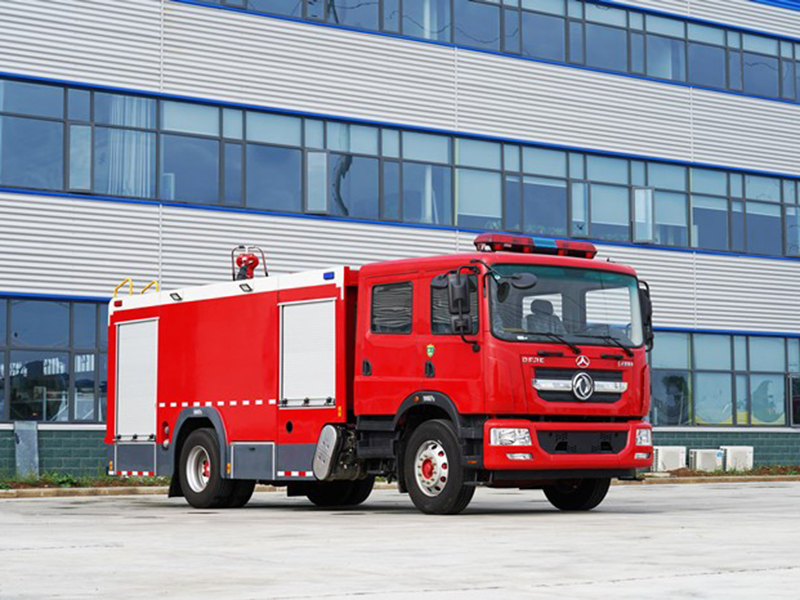

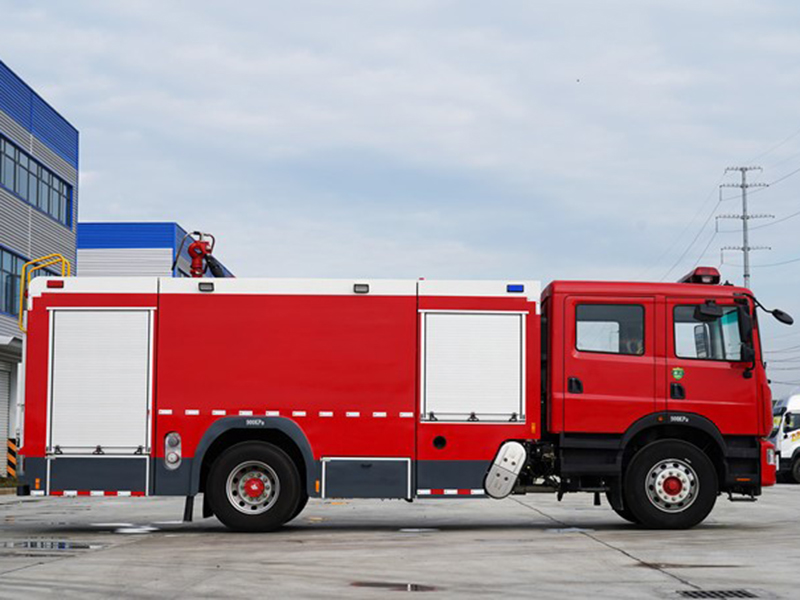

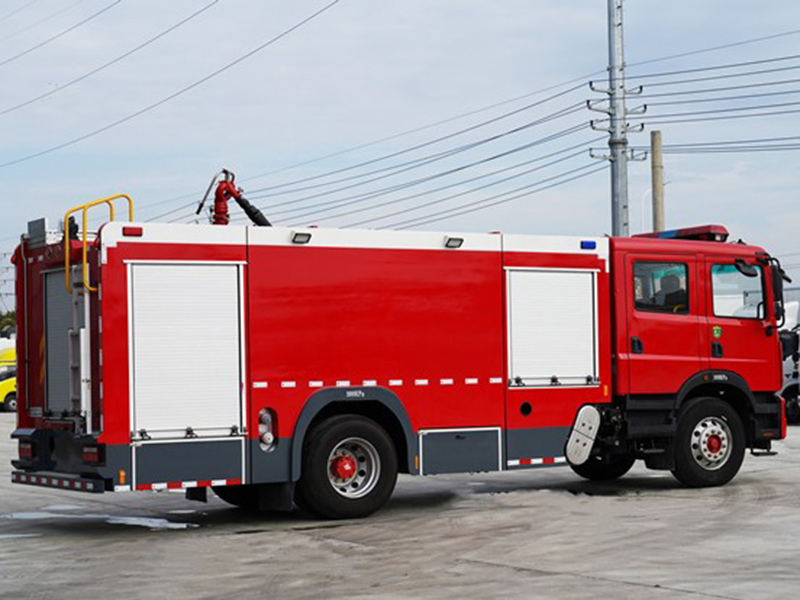

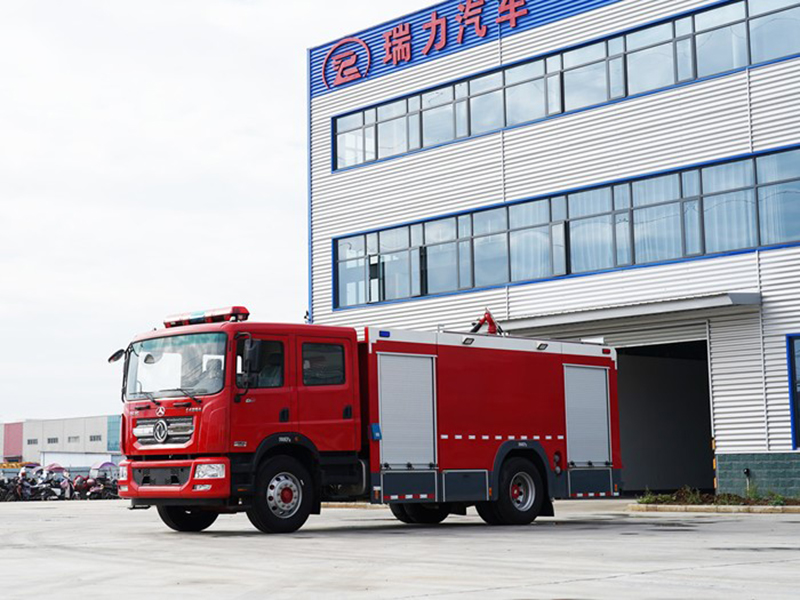

晶马D9-7吨泡沫消防车

 整车参数

外廓尺寸（mm）：8650×2500×3650

总质量：17000kg

载液量：6900L

消防泵额定流量：40L/s  1.0MPa

消防炮额定流量：40L/s  1.0MPa

消防炮射程：≥65m（水）

接近角/离去角：18°/10°

一、  底  盘

型    号：EQ1185DJ9CDF

驱动型式：4×2

轴    距：4700mm

**车速：105km/h

发动机型号：B6.2NS6B230 (国六)（柴油）

功    率：169kW

二、  驾乘室

结     构：平头、四开门双排驾驶室

座位设置：前排2人(含驾驶员)，后排4人

设    备：除原车设备外，加装有100W**报器、回转**开关、取力器**开关及指示灯。

三、  容罐

容 量：水 5000L ,泡沫 2000L

材 质：水罐采用优质碳钢板，罐体内部进行腐处理，泡沫罐采用优质不锈钢板，水罐底板 4mm 碳钢板，水罐侧板及封板 3mm 碳钢板，水罐顶板 3mm 碳钢花纹板；泡沫罐底板 4mm 不锈钢板，泡沫罐侧板及封板 3mm 不锈钢板，泡沫罐顶板 3mm 不锈钢花纹板。

结 构：钢板焊接式，内设防荡板

设 备： ² 2 个人口盖，带有快速锁紧及开启装置

² 2 个液位指示计

² 2 个排污口，手动阀**

² 1 个溢流装置

² 1 个呼吸阀口

技术要求：符合 XF39《消防车消防要求和试验方法 》的有关规定技术要求：符合GA39的有关规定

四、  消防泵及管路系统

型　  号：CB10/40常压消防泵（上海茸申）

流    量：40L/s

压    力：1.0Mpa

**吸深：7m

引水时间：≤50s

安装形式：后置式

v 管路系统

外进水管路：泵后侧有1个外进水口，其管径Φ125mm，接外吸管，内扣

接口（闷盖密封）；吸水管Φ125×4m(2根)。

内进水管路：1个Φ125mm的后进水，由罐体进入消防泵，装1只Φ125mm

蝶阀，连接液罐与水泵。

出水管路：※ 2个Φ80mm球阀和2个Φ65mm球阀**的常压出水口；

※ 1个Φ100mm的炮管路，采用Φ100mm挠性接头，并用球阀   **。

注水管路：※ 1个Φ76mm的内注水管路，可通过水泵直接向罐内注水；

※两侧各有1个外注水口。

放余水管路：为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

五、  取力器

型     号： 全功率取力器

操     作： 电磁阀**,驾驶室仪表板上装有取力器工作指示灯及开关

润滑方式： 飞溅式油润滑

六、  消防炮

型    号  PL8/32型消防炮（成都威斯特消防炮）

流    量：40L/s

射    程：水≥65m

压    力：1.0Mpa

回转角度：水平≥360°，俯仰-30°～70°

七、  泡沫比例混合器

型  号：PH64

混合比：6%

**混合流量：64L/s

结构形式：环泵式

八、  器材箱及泵房

材    质：骨架为优质型钢

结    构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。

开    门：器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。

器材布置原则

v  按战斗编成和战斗展开设计器材集成；

v  按人体工程学原理设计各种器材托架；

v  按使用逻辑关系和使用频率放置器材；

v  站在地面或踏板上2个动作内取用任何器材。

器材布置特点

v  可选配备铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理，空间利用率>80%。

v  使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。

九、  翻转踏板

材    质: 优质Q23**钢材；蒙皮为花纹铝板。

结    构：采用弹簧和门止口双重锁定，安全可靠。

十、  电器系统

牌照灯座：符合GB4785的规定，满足牌照照明需要。

驾驶室顶部：配备长排豪华**,**报器功率为100W；**报器、**

灯、爆闪灯电路为**式附加电路，**器安装在驾驶室内。

安全标志灯：下部两侧各安装4只侧标志灯，配有示廓灯，牌照灯。

十一、      总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合GB7956《消防车性能要求及试验方法》的规定；

3、 液罐质量符合GA39的规定;

4、 整车外观美观大方,平整度符合GA39的规定;

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

器材配备表
