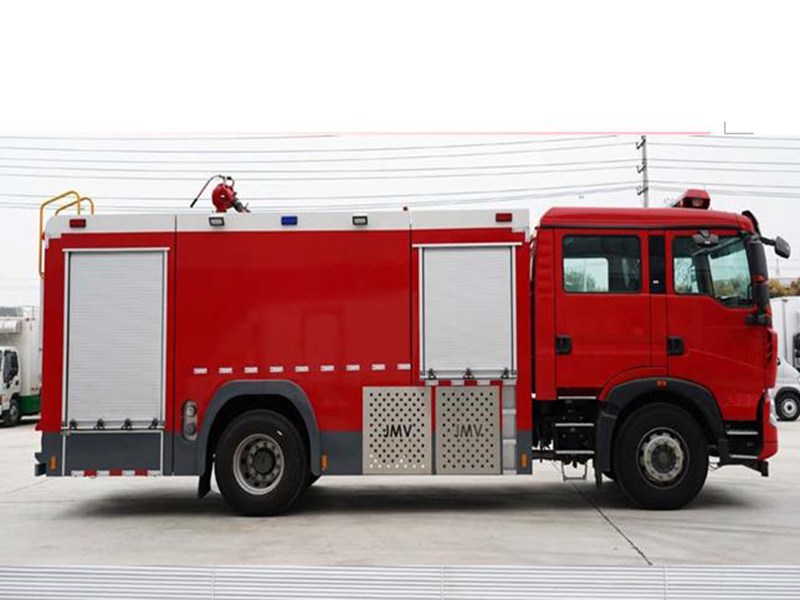

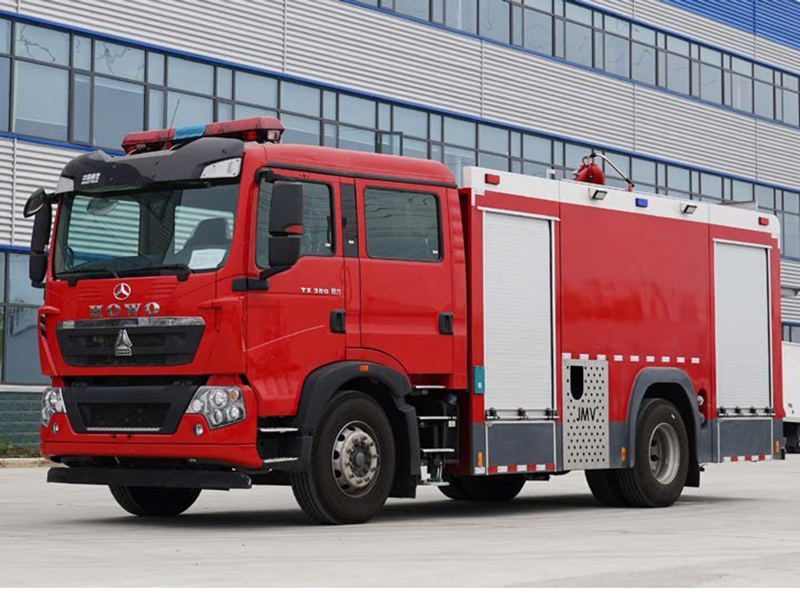

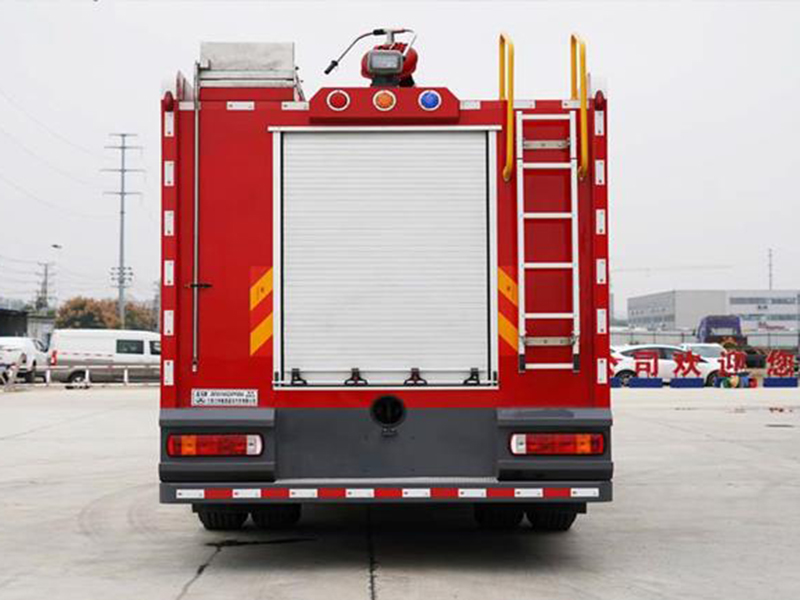

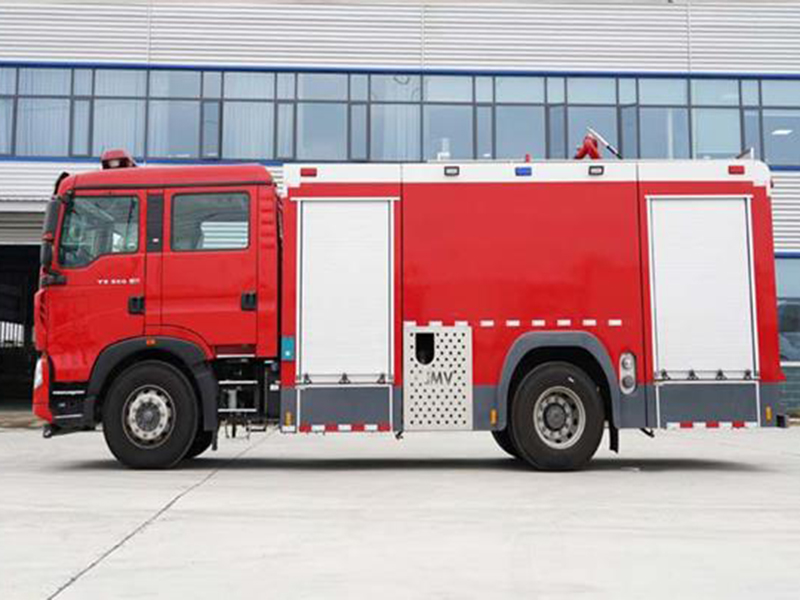

一、整车参数
外廓尺寸（mm）：8890×2540×3580总质量：19300kg
载液量：8000L
消防泵额定流量：60L/s 1.0MPa 消防炮额定流量：48L/s 1.0MPa 消防炮射程：≥60m（混合液） 接近角/离去角：15°/9°
二、底 盘
型 号：ZZ5207TXFV471GF5
驱动型式：4×2 轴 距：4700mm
**车速：100km/h
发动机型号：MC07H.35-60 (国六)（柴油） 功 率：257kW
三、驾乘室
结 构：平头、四开门双排驾驶室
座位设置：前排 2 人(含驾驶员)，后排 4 人
设 备：除原车设备外，加装有 100W **报器、回转**开关、取力器**开关及指示灯。
四、容 罐
容 量：水:5900kg ,泡沫：2100kg
材 质：水罐为优质碳钢板，经高科技防腐处理 结 构：钢板焊接式，内设防荡板
设 备：² 2 个人口孔，带有快速锁紧及开启装置
² 2 个溢流装置
² 2 个液位指示器
² 2 个排污口，手动阀**技术要求：符合 GA39 的有关规定
五、消防泵及管路系统
型 号：CB10/60 常压消防泵（上海茸申）流 量：60L/s
压 力：1.0Mpa**吸深：7m
引水时间：≤50s 安装形式：后置式
泡沫比例混合器：PH48
v 管道系统
外进水管路：泵后侧有 1 个外进水口，其管径 Φ150mm，接外吸管，内扣接口（闷盖密封）；吸水管 Φ150×4m(2 根)。
内进水管路：1 个 Φ150mm的后进水，由罐体进入消防泵，装 1 只 Φ150mm
蝶阀，连接液罐与水泵。
出水和注水管路：
² 2 个 Φ80mm 球阀和2 个 Φ65mm 球阀**的常压出水口；
² 1 个 Φ89mm 的炮管路，采用 Φ89mm 挠性接头，并用球阀**。
² 1 个 Φ76mm 的内注水管路，可通过水泵直接向罐内注水；
² 两侧各设有 1 个 DN80、1 个 DN65 外注水口。
放余水管路：为保护水泵及各球阀，在管路的**处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。
六、取力器
型 号：全功率取力器
操 作： 电磁阀**,驾驶室仪表板上装有取力器工作指示灯及开关
润滑方式： 飞溅式油润滑
七、消防炮
型 号 PL8-48 型消防炮（成都威斯特消防炮）
流 量：48L/s
射 程：混合液≥60m 压 力：1.0Mpa
回转角度：水平≥360°，俯仰-35°～75°
八、器材箱及泵房
材 质：骨架为优质型钢
结 构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。 开 门：器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。
器材布置原则
v 按战斗编成和战斗展开设计器材集成；
v 按人体工程学原理设计各种器材托架；
v 按使用逻辑关系和使用频率放置器材；
v 站在地面或踏板上 2 个动作内取用任何器材。
器材布置特点
v 可选配备铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理，空间利用率>80%。
v 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。
九、翻转踏板
材 质: 优质 Q23** 钢材；蒙皮为花纹铝板。
结 构：采用弹簧和门止口双重锁定，安全可靠。
十、电器系统
牌照灯座：符合 GB4785 的规定，满足牌照照明需要。
驾驶室顶部：配备长排豪华**,**报器功率为 100W；**报器、**
灯、爆闪灯电路为**式附加电路，**器安装在驾驶室内。
安全标志灯：下部两侧各安装 4 具侧标志灯，两侧各一只转向灯，配有示廓灯。
十一、总体技术要求
1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、 整车性能符合 GB7956《消防车性能要求及试验方法》的规定；
3、 液罐质量符合 GA39的规定;
4、 整车外观美观大方,平整度符合 GA39的规定;
5、 所有粘接平整牢固，符合企标规定。
6、 所有焊接牢固、焊后打磨光整。
60 泵、80 泵标准器材配备表
类 别 | 序号 | 水罐消防车 | 数量 | 单位 | 备 注 |
器材名 |
随车技术文件 | 1 | 消防车使用说明书 | 1 | 本 |
|
2 | 消防车器材配置表 | 1 | 单 |
|
3 | 汽车底盘使用说明书 | 1 | 本 |
|
4 | 汽车底盘合格证 | 1 | 单 |
|
5 | 随车附件（工具） | 1 | 套 | 原底盘随车附件、工具 |
灭 火
器 材 | 1 | 消防吸水管 | 2 | 根 | DN150×4m |
2 | 滤水器 | 1 | 件 | 内扣式 |
3 | 分水器 | 1 | 件 | 内扣式 |
4 | 集水器 | 1 | 件 | 内扣式 |
5 | 13-65-20 水带 | 6 | 盘 | 内扣式 |
6 | 13-80-20 水带 | 6 | 盘 | 内扣式 |
7 | 异径接口 | 2 | 件 | 内扣式 |
8 | 水带包布 | 4 | 件 |
|
9 | 护带桥 | 2 | 副 |
|
10 | 水带挂钩 | 4 | 件 |
|
11 | 地上消火栓扳手 | 1 | 件 |
|
12 | 地下消火栓扳手 | 1 | 件 |
|
13 | 吸水管扳手 | 2 | 件 | FS150 |
14 | 消防水** | 1 | 支 |
|
15 | 直流喷雾水** | 1 | 支 |
|
16 | 消防桶 | 1 | 个 |
|
破拆救生工具 | 1 | 灭火器 | 1 | 具 |
|
2 | 铁锹 | 1 | 件 |
|
3 | 消防腰斧 | 1 | 件 |
|
4 | 丁字镐 | 1 | 件 |
|
5 | 铁铤 | 1 | 件 |
|
6 | 消防平斧 | 1 | 件 |
|
7 | 橡皮锤 | 1 | 件 |
|
泡沫消防车（其它器材同上）另外加配
类 别 | 序号 | 器材名 | 数量 | 单位 | 备 注 |
泡沫器材 | 1 | 空气泡沫**（含**吸液管） | 1 | 支 | 内扣 |
2 | 泡沫外吸液管 | 1 | 根 |
|
